深圳利来w66无刷电机AC 85V-260V控制器使用说明书

文章出处:责任编辑:作者:人气:-发表时间:2014-09-04 16:54:00

一、 控制器简介
   AC 85V-260V(100W)为通用型的有感外置高压驱动控制器,采用150度逻辑控制方式,有效地降低电机噪音;适用于落地扇/空调扇/风机等。



二、 控制器参数:
1、 输入电压:AC 85V-260V
2、 待机功耗:≤1.5W;
3、 转速范围:100-20000rpm;
4、 控制器最大输入功率: 100W;
5、 采样保护电流:1A;

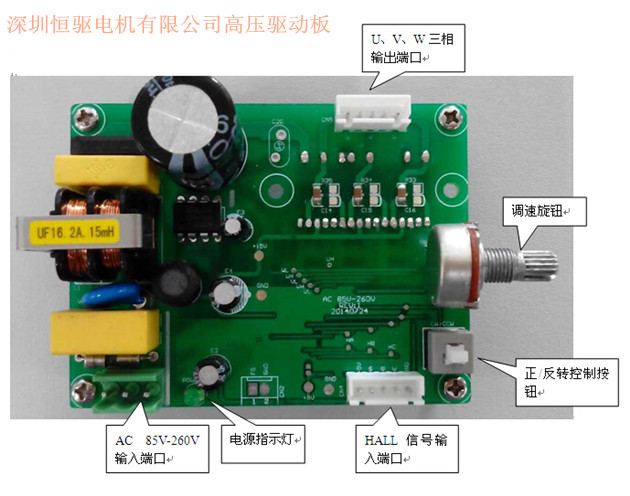

三、 控制端口说明:





四、操作说明:(当所有部件按上图连接完成后)
1、 请在通电前检查调速旋钮是否在逆时针旋转尽头;如果没有,请将旋钮转至逆时针尽头;(确保插电时,电机不转动)
2、 通电;通电后旋转调速旋钮,电机可以从0至额定转速;顺时针旋转,转速增加,反之则减少;
3、 正/反转控制按钮;按钮弹起为正转,按下为反转;
